1-Yağ ve Yakıt filtreleri

1a- Derin Filtre Kartuşlu Cihazlar

1b- Klasik Filtre Kartuşlu (Bosch-Rexroth ve Hydac Fiberglas elemanlı)

2- Filtreleme Üniteleri

3- Su filtreleri

4- Trafo Yağı filtreleri

        4.1 - Su Tutucu Kartuşlu Cihazlar

        4.2 - Vakumlu Su Ayırıcı Cihazlar

5- Kızartma Yağı filtreleri

6- Süzgeçler (temizlenip kullanılabilir elemanlar)

7- Su ayırıcılar/Su tutucular (Yağdan su ayıran cihazlar)





FİLTRELER



1- Derin Filtre Kartuşlular (Depth Filter)

2- Klasik Yüzey Filtre Kartuşlular (Surface Filter)

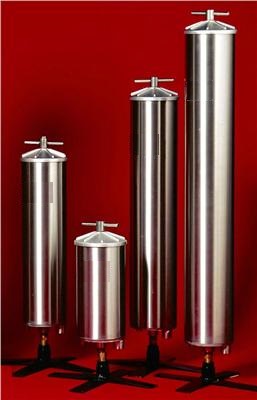

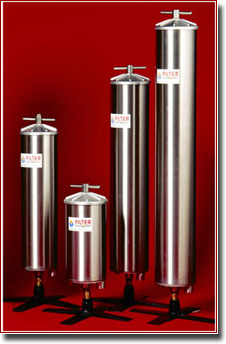

1- DERİN KARTUŞ FİLTRELER: Yağ ve yakıt uygulamaları için filtre seçenekleri aşağıdadır

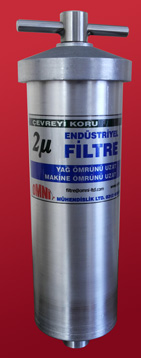

ø90mm MF90X-X  ÜRÜN  MOTORİN (L/Dak) HİDROLİK YAĞ (L/dak) MOTOR YAĞI  Ölçüler
  2 m 5m 10m 2 m 5 m 10 m (2 m tavsiye edilir) mm
MF901-X    8 10 15   1,3 2 5 8-10 Litre karter  ø90mm Boy:346 mm
MF902-X    14 20 28   2,6 4 8 16-35 Litre karter  ø90mm Boy:525 mm
MF904-X    30 40 50   6 8 12 35-70 Litre karter  ø90mm Boy:875 mm

X simgesi yerinde filtre mikron değeri yer alır



ISO VG46 yağ, 40 0C değerlerde yağ içindir.

Viskozite artışı ve yağın soğuk olması halinde filtre yağ geçirgenliği düşer.

Yüksek viskozite ve soğuk ortamda ön ısıtıcı kullanımı tavsiye edilir.

Motor yağlama sistemine on-board by-pass bağlantı için önerilmiştir.

Off-line mobil üniteler için hidrolik yağ değerleri düşünülebilir





ø130mm MFX-X  ÜRÜN  MOTORİN (L/Dak) HİDROLİK YAĞ (L/dak) MOTOR YAĞI  Ölçüler
  2 m 5 m 10 m 2 m 5 m 10 m (2 m tavsiye edilir) mm
MF1-X    5 8 10   1 2 4 10-16 Litre karter  ø130mm Boy:346 mm
MF2-X   10 15 20   2 4 8 16-35 Litre karter  ø130mm Boy:525 mm
MF4-X   20 30 40   4 8 16 35-70 Litre karter  ø130mm Boy:875 mm

X simgesi yerinde filtre mikron değeri yer alır



ISO VG46 yağ, 40 0C değerlerde yağ içindir.

Viskozite artışı ve yağın soğuk olması halinde filtre yağ geçirgenliği düşer.

Yüksek viskozite ve soğuk ortamda ön ısıtıcı kullanımı tavsiye edilir.

Motor yağlama sistemine on-board by-pass bağlantı için önerilmiştir.

Off-line mobil üniteler için hidrolik yağ değerleri düşünülebilir

 Sayfa Başına Dön

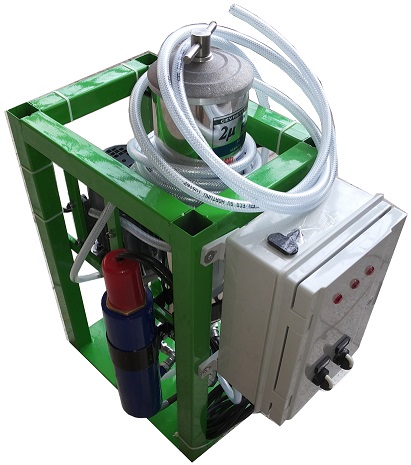

YAĞ  ve  YAKIT  FİLTRELEME ÜNİTELERİ

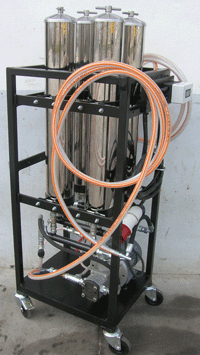

PU-1MF1-X PU-1MF4-X PU-2MF4-X PU-4MF4-X PU-7MF4-63-X



Donanım Bilgisi

-220/380 VAC elektrik motoru

-Termik şalter

-5 bar basınç emniyet valfi

-Debi kısıcı valf

-Basınç Göstergesi

25x25x1,5 kutu profil şasi

Kullanılan Filtreler:

Yağ İçin:

MF1:       1 L/dak

MF2:       2  L/dak

MF901:   1,2 L/dak

MF902:   2,4 L/dak

Yakıt İçin:

MF1:       5 L/dak

MF2:     10  L/dak

MF901:   8 L/dak

MF902: 12 L/dak





Donanım Bilgisi

-220/380 VAC elektrik motoru

-Termik şalter

-5 bar basınç emniyet valfi

-Debi kısıcı valf

-Basınç Göstergesi

ø25 boru profil şasi

Kullanılan Filtreler:

Yağ İçin:

4 L/dak (40 0C ISOVG46 yağ için)

Yakıt İçin:

20 L/dak



Donanım Bilgisi

-220/380 VAC elektrik motoru

-Termik şalter

-5 bar basınç emniyet valfi

-Debi kısıcı valf

-Basınç Göstergesi

ø25 boru profil şasi

Kullanılan Filtreler:

Yağ İçin:

2MF4:       8 L/dak

Yakıt İçin:

2MF4:       40 L/dak





Donanım Bilgisi

-220/380 VAC elektrik motoru

-Termik şalter

-5 bar basınç emniyet valfi

-Debi kısıcı valf

-Basınç Göstergesi

ø25 boru profil şasi

Kullanılan Filtreler:

Yağ İçin:

4MF4:       8 L/dak

Yakıt İçin:

4MF4:       40 L/dak

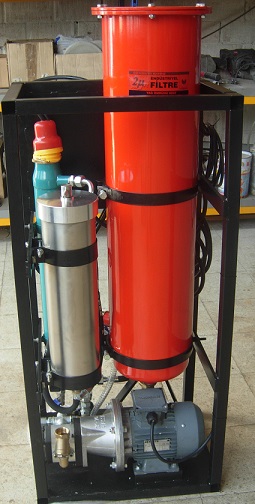

Donanım Bilgisi

Süzme hassasiyeti: 1- 2-5-10 mikron

Kapasite: 20 L/dak (2 mikron filtre ve 40 0C ISOVG46 yağ için.

-220/380 VAC elektrik motoru

-Termik şalter

-5 bar basınç emniyet valfi

-Debi kısıcı valf

-Basınç Göstergesi

Opsionel olarak ön ısıtıcı ve su ayırıcı sağlanabilir.

Kullanılan Filtreler:

Yağ İçin:

MF904:  20L/dak (2 m filtre ve 40 0C ISOVG46 yağ.

Yakıt İçin:

MF904: 120 L/dak (Motorin)

 Sayfa Başına Dön

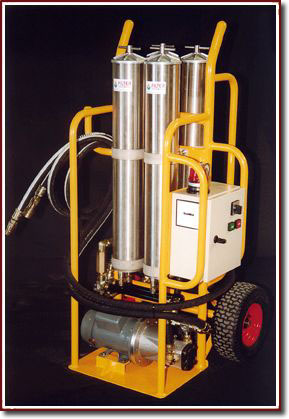

BOSCH-REXROTH VE HYDAC FİBERGLAS ß=1000 ELEMANLI KLASİK FİLTRASYON CİHAZLARI

 TEK KADEME

ÇİFT KADEME ÜRÜN  HİDROLİK YAĞ (L/dak)
  3m 10m Özellikleri
MKF40-03 X - 40 Litre Dak, 3 mikron, alüminyum dişli pompa,  3 bar basınç emniyet valfi, 220/380 VAC, tekerlekli mobil filtrasyon/flushing cihazı
MKF40-10 - X 40 Litre Dak, 3 mikron, alüminyum dişli pompa,  3 bar basınç emniyet valfi, 220/380 VAC, tekerlekli mobil filtrasyon/flushing cihazı
MKF40-03-10



X



X 40 Litre Dak, 10 ve 3 mikron kademeli filtre, alüminyum dişli pompa,  3 bar basınç emniyet valfi, 220/380 VAC, tekerlekli mobil filtrasyon/flushing cihazı

Daha iyi iç sızdırmazlık, yüksek debi

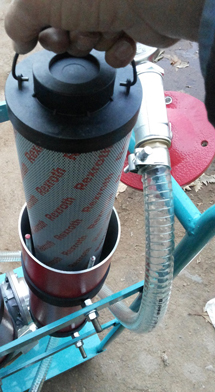

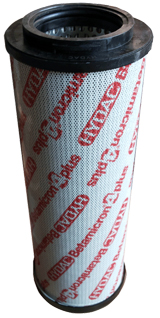

Bosch-Rexroth ve Hydac filtre elemanları birbiri yerine muadil olarak kullanılabilirler.

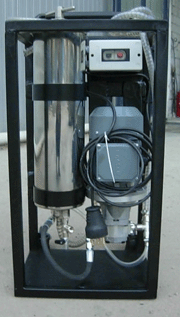

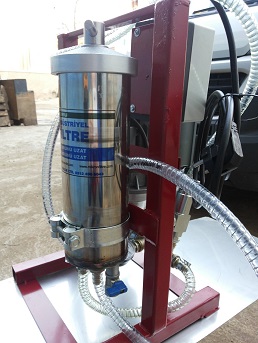

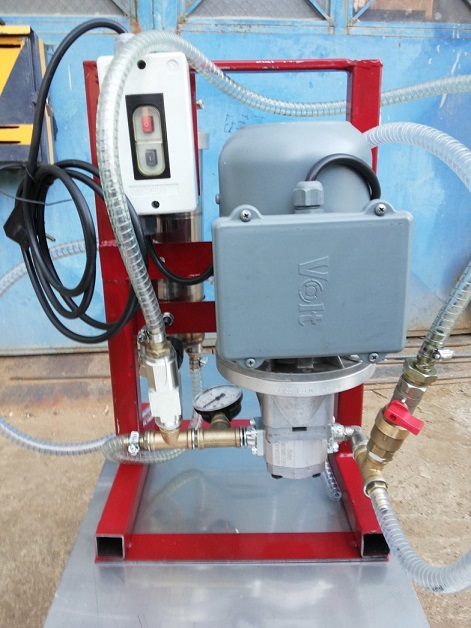

PU-1MF1.63-02

BİNEK VE HAFİF TİCARİ ARAÇ MOTOR YAĞI/YAKIT FİLTRELEME CİHAZI

 1,2 L/dak pompa,

120 W;    1500 D/D;  220VAC motor

Max basınç 3 bar

BAKIM AMAÇLI Motor Yağı/Yakıt Temizleme Ünitesi

Biner ve hafif ticari araçlarda motor yağınızı periyodik olarak temizleme amaçlı kullanılır.

Motor yağ karterinden yağ seviye kontrol borusundan çekilen yağ, tekrar motor karterine döndürülerek temizleme sağlanır.

15-20 dakika kadar bu şekilde çalıştırılma sonucunda yağ uygun düzeyde temizlenmiş olur.

Faydaları:

- Yağ ömrü uzar (Analizler dizel motor ömrü henüz tükenmediği halde kirlilik ve kurum nedeniyle yağı değiştirmek zorunda kaldığımızı göstermektedir.

OEM yağ filtresi ömrü uzar

Yatak aşınmaları en aza iner, motor revizyon ömrü uzar



Solda Eurodizel, sağda bu yakıtın filtremizden geçirilmiş hali. Ton farkı yakıttaki ince kir partikülleri ve suyun tutlmuş olması nedeniyle sağlanan berraklığı gösterir.

YAKIT TEMİZLEME

Aracınızın yakıt deposundaki motorini filtre ile çektirerek tekrar yakıt deposuna geri vermek suretiyle motorininizi temizleyiniz.

Faydaları:Temiz Motorin Size Ne Sağlar?

- %3-7 yakıt tasarrufu (İdeal yanma yakıtın tamamen hava ile birleşmesi ve yabancı madde olmaksızın yanmasıdır. Kir partikülleri ve su, ideal yanmayı önler. Filtreleme ile ince partiküller ve su temizlendiğinden yanma daha verimli olur.)

- OEM yakıt filtrelerinizin ömrü 3-4 kat uzar (yakıtınızı ne kadar sık temizlerseniz filtreye o denli az kirlilik yüklersiniz)

- Enjektörler ve yakıt pompası aşınma ve tıkanmalatrdan kurtulur (Common Rail sistemler çok yüksek basınçlar altında yakıt püskürtürler. İçinde partikül olan yakıt enjektör memelerinde aşınmaya neden olur. Öte yandan pislik kalıntıları yüksek basınç ve sıcaklıkta karbonlaşarak enjektörlerde birikime neden olur.

- Dizel partikül filtreleri daha geç tıkanır.

Sayfa Başına Dön

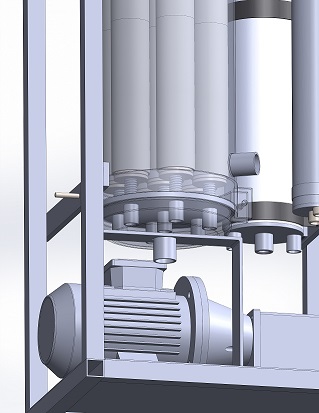

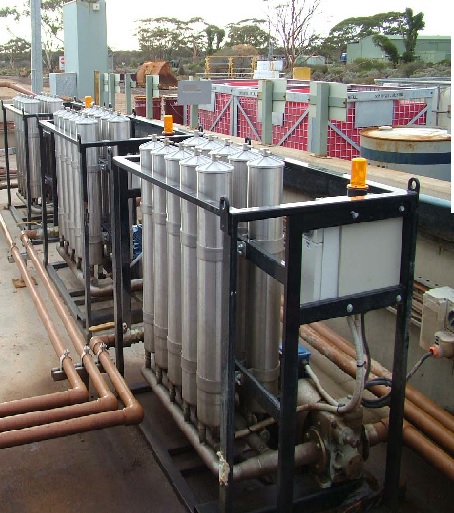

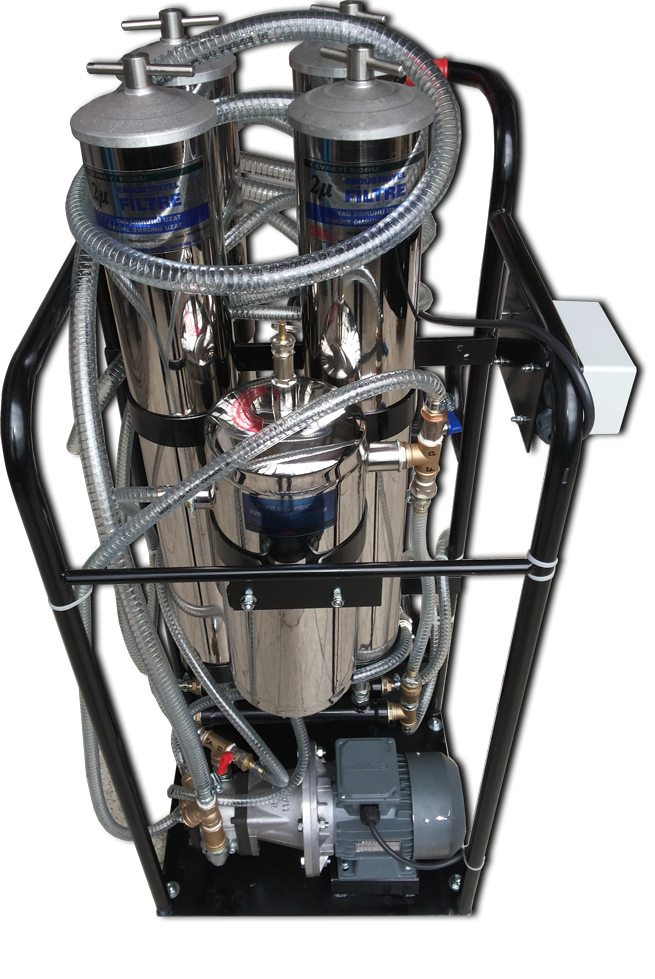

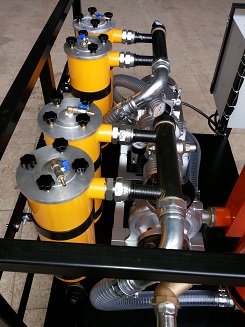

YÜKSEK KAPASİTELİ-SU AYIRICILI VE ÖN ISITICILI FİLTRELEME ÜNİTELERİ

Daha yüksek kapasiteler için arayınız

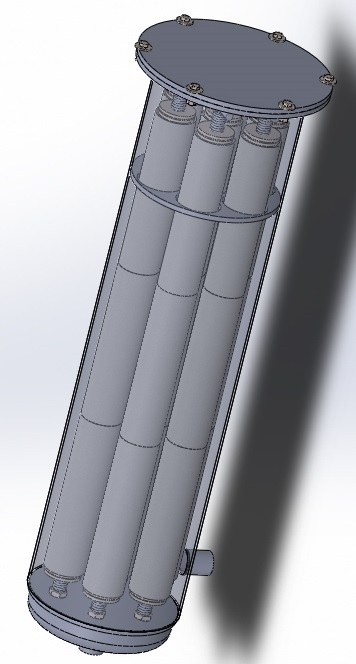

Aynı gövde içerisinde çoklu filtre kolonu kullanımı ile filtrasyon kapasitesi yükseltilir

Donanım Bilgisi

Süzme hassasiyeti: 1-2-5-10 mikron

Kapasite: 20 L/dak (2 mikron filtre ve 40 0C ISOVG46 yağ için. Daha viskoz yağlar, daha düşük mikron mertebesi ve soğuk ortamda debi değeri düşer)

-220/380 VAC elektrik motoru

-Termik şalter

-5 bar basınç emniyet valfi

-Debi kısıcı valf

-Basınç Göstergesi

30x30x2 kutu profil şasi, isteğe göre 2 sarhoş + 2 sabit mobil tekerlek

Opsiyonel Ekipman: Ön ısıtıcı (12 kW)

Opsiyonel ekipman: Su tutucu veya su ayırıcı (Yağdaki su miktarına bağlı kapasite)

Kullanılan Filtreler:

Yağ İçin:

MF904:   20L/dak (2 mikron filtre ve 40 0C ISOVG46 yağ için. Daha viskoz yağlar, daha düşük mikron mertebesi ve soğuk ortamda debi değeri düşer)

Yakıt İçin:

MF904: 120 L/dak (Motorin)

 Sayfa Başına Dön

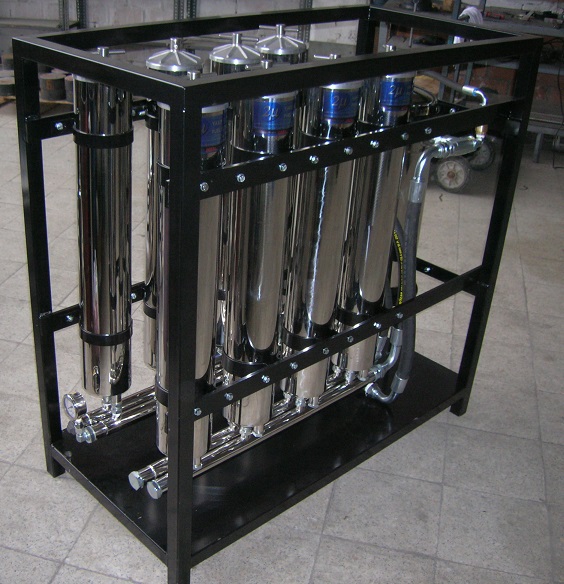

SU FİLTRESİ

Pompalı veya pompasız model olarak seçilebilir. (PU: Pompalı Ünite; KU: Pompasız Ünite)

CİHAZ KAPASİTE - L/Dak Süzme hassasiyeti
2 m 5m 10m
SPU/SKU-1MF1-X 8 12 16 2-5-10 mikron
SPU/SKU-1MF2-X 16 20 30 2-5-10 mikron
SPU/SKU-1MF4-X 32 40 60 2-5-10 mikron
SPU/SKU-2MF4-X 64 80 100 2-5-10 mikron
SPU/SKU-4MF4-X 120 140 180 2-5-10 mikron
SPU/SKU-7MF4-X 200 240 280 2-5-10 mikron

Daha yüksek kapasiteler için sorunuz

   Sayfa Başına Dön

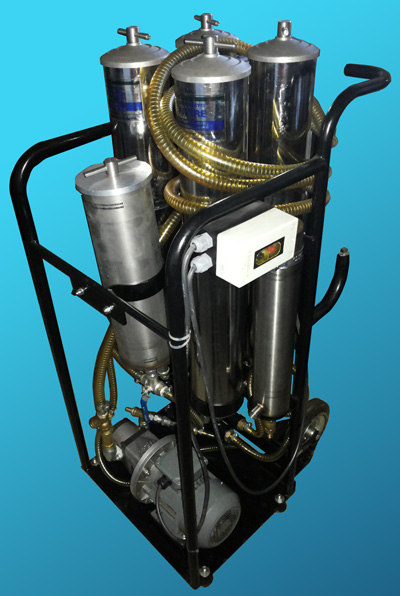

TRAFO YAĞI FİLTRELEME SİSTEMLERİ

SU TUTUCU KARTUŞLU FİLTRELEME CİHAZLARI



Cihazlar

Ön filtre + 1 m filtre + Isıtıcı + Su Tutucu

Kapasite

L/Dak

L/Saat Su tutma kapasitesi

PU/TOF-SA-1MF4-X

16

1000

2-4-6 litre

PU/TOF-SA-2MF4-X

32

1800 4-6-8 litre

PU/TOF-SA-4MF4-X

60

3600 4-6-8-10 litre

PU/TOF-SA-7MF4-X

120

7200 6-8-10-12 litre

Yağ ısıtıcısından 50-60 derece sıcaklığa kadar ısıtılan yağ su tutucu elemanlardan geçirilerek suyunu bırakır. Daha sonra ince filtrede temizlenir.



Trafo yağ filtreleme ünitesi Yağ ısıtıcılı filtre Ön ısıtıcılı ve su ayırıcılı filtre



Üstte trafo yağının 2 mikron filtreden bir ve iki paso geçmiş durumu.

Yanda: Su ayırıcılı filtre grubu



Sayfa Başına Dön

VAKUMLU SU AYIRICILAR



ZY Tek Kademeli VAkumlu Su Ayırıcı   ZYD Çift Kademeli VAkumlu Su Ayırıcı



  Vakumlu Trafo Yağ Temizleyici ZY - Tek Kademe ZYD - Çift Kademe

Tipi

Unit ZY30 ZY50 ZYD30 ZYD50

Debi

L/H 1800 1800 3000 3000

İşletme Vakumu

MPa -0.06-0.095 -0.08-0.095

İşletme Basıncı

MPa ≤ 0.4 ≤ 0.4

Sıcaklık Aralığı

0C 20 80 20 80

Dielektrik direnci

KV ≥ 65 ≥ 75

Su İçeriği

ppm ≤ 5 ≤ 3

Gaz içeriği

% ≤ 0.1 ≤ 0.1

Partikül büyüklüğü

μ ≤ 1 ≤ 1

Alevlenme Noktası (close cup)

°C ≥ 135 ≥ 135

Sertlik

PH ≥ 5.4

Asit Değeri

mgKOH/g ≤ 0.03

Dielektrik- faktör kaybı

  tgδ (90)% ≤ 0.005

Güç besleme

380v 50Hz,3Ph (As per user’s option

İşletme gürültüsü

dB(A) ≤ 6585

Isıtma gücü

Kw 15 30 24 30

Toplam güç

Kw 16,5 33,5 27,7 35,5

Giriş(Çıkış) port ölçüleri

mm f25 f32 f25 f32

Ağırlık

kg 270 300 650 750



Ölçüler



L

mm 1050 1200 1500 1500

W

mm 750 950 1250 1250

H

mm 1450 1500 1700 1750



Sayfa Başına Dön

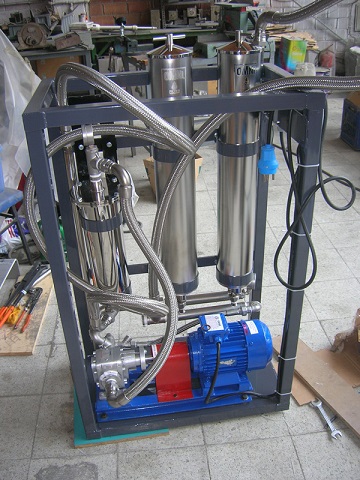

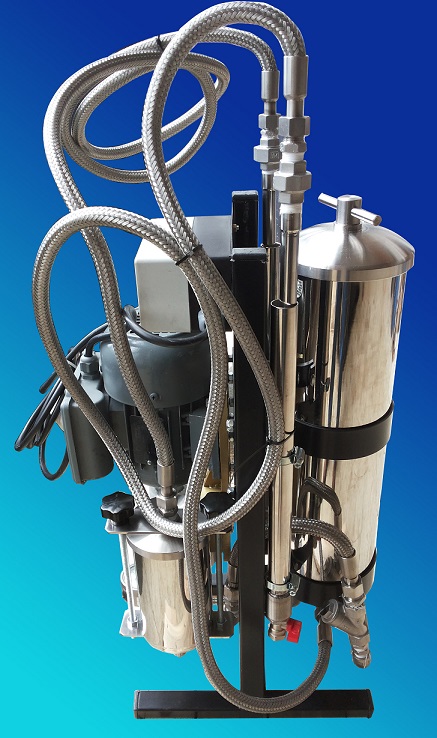

KIZARTMA YAĞI FİLTRELERİ

40 L/dak kapasiteli Kızartma Yağ Filtresi

180 °C sıcaklıkta süzme yapılabilir

400-200-50 mikron ön süzgeç (pompa öncesi)

2 mikron ince filtre

10 L/dak kapasiteli Kızartma Yağ Filtresi

180 °C sıcaklıkta süzme yapılabilir

150 mikron ön süzgeç (pompa emişinde)

50-25-10 mikron ön süzgeç (pompa çıkışı filtre öncesi

2 mikron ince filtre                         Broşürü indir

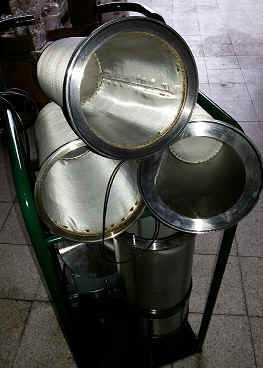

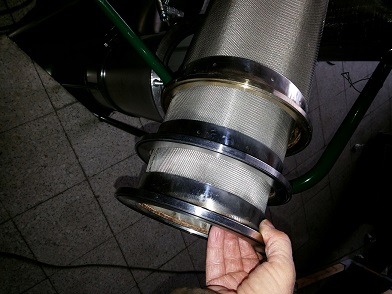

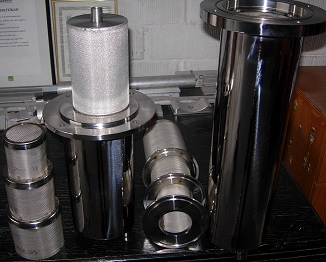

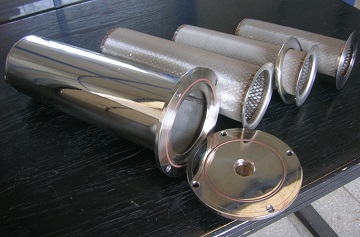

    SÜZGEÇ

        Süzgeç elemanları mikron değerleri: (µ: 5 -10 - 25 - 50 - 100 - 150).



Kapasite

Litre

20

10

5

3

1

0,2

Çap

mm

219

169

129

129

129

78

Boy

mm

550

450

400

250

80

50

Süzgeç iç eleman mikron değerleri 5-10-25-50-100-150 mikron olarak 3 veya 4 kademeli olarak seçilebilir.

Süzgeç elemanı silindirik veya levha biçiminde yapılabilir.

Malzeme isteğe göre paslanmaz çelik veya normal çelik malzeme olabilir.
